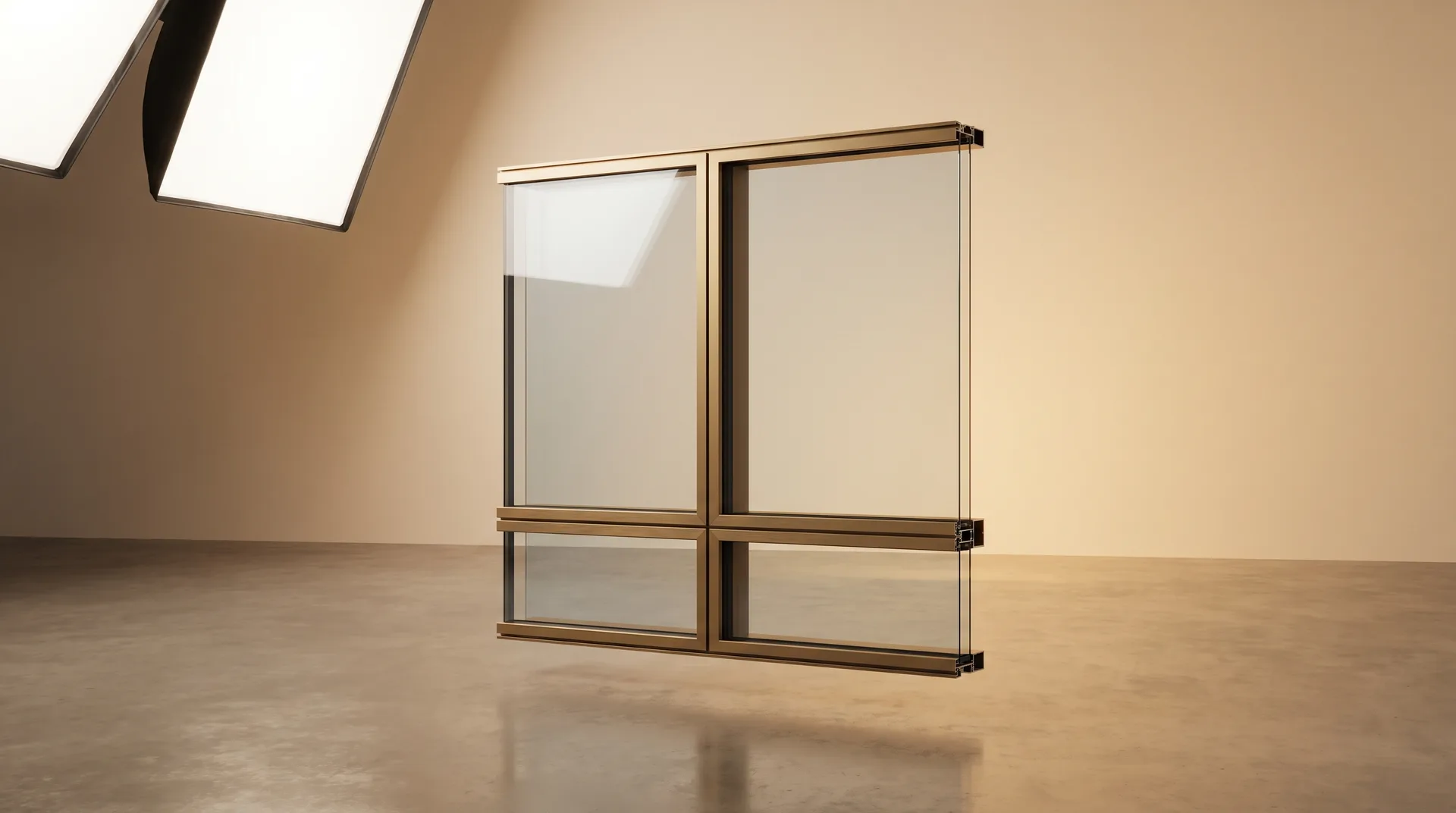

Murs-rideaux & façades légères VEC/VEA aluminium-acier — AEV, RE2020
Murs-rideaux et façades légères VEC/VEA aluminium et acier pour le tertiaire — performance thermique RE2020, classement AEV, vitrages feuilletés NF EN 12600, ossature EN 1090 EXC2.
Le mur-rideau est une façade légère non porteuse, suspendue à la structure du bâtiment et fermant l'enveloppe sans participer à sa stabilité : il reprend uniquement son poids propre, les charges de vent et les efforts climatiques, qu'il transmet à la structure porteuse par des fixations ponctuelles à chaque plancher. Sur les immeubles de bureaux et les programmes tertiaires d'Île-de-France, il constitue la peau vitrée continue qui court de nez de dalle à nez de dalle, indépendamment de la trame de poteaux. IEF & CO conçoit, calcule, fabrique en atelier EN 1090-1 EXC2 et pose ces façades en ossature aluminium à rupture de pont thermique ou en profilés acier laqués pour les portées et les exigences coupe-feu, dans deux familles de mise en œuvre du vitrage : le VEC (Verre Extérieur Collé), où le volume isolant est collé sur un cadre par un mastic silicone structural qualifié ETAG 002, offrant une façade tout-verre lisse sans capot apparent ; et le VEA (Verre Extérieur Attaché), où le vitrage est fixé mécaniquement par des araignées et rotules inox traversant le verre, pour les grandes parois transparentes et les halls. Les performances d'un mur-rideau se vérifient par le classement AEV — perméabilité à l'Air (NF EN 12152, classes A1 à A4 / AE), étanchéité à l'Eau (NF EN 12154, classes R4 à RE 1200) et résistance au Vent (NF EN 13116) — déterminé par essai sur banc selon les pressions de la région et de la hauteur du bâtiment. Sur le plan thermique, la RE2020 a durci les exigences : le coefficient Ucw de la façade, le facteur solaire Sw et le confort d'été (degrés-heures d'inconfort) imposent des vitrages à isolation renforcée (double ou triple vitrage argon, intercalaire warm-edge), des profilés à rupture de pont thermique et un contrôle des apports solaires par protections intégrées ou vitrages à contrôle solaire. Le vitrage de sécurité relève de la NF EN 12600 (classement au choc pendulaire des feuilletés), et les façades exposées au risque d'effraction ou d'agression reçoivent des vitrages anti-effraction classés EN 356 (P1A à P8B) ou pare-balles EN 1063 (BR1 à BR7). L'ossature acier des trumeaux et raidisseurs est justifiée à l'Eurocode 3 et exécutée selon la NF EN 1090. Chaque façade est livrée avec sa note de calcul vent, son PV de classement AEV, ses fiches de déclaration des performances (DoP/DPE des composants) et son calepinage de pose.
VEC, VEA et façades semi-respirantes : choisir le système
Le mur-rideau à grille (capotage apparent) reste la solution la plus courante et la plus économique : le vitrage est maintenu par des serreurs et capots aluminium qui dessinent une trame de profilés en façade. Il offre la meilleure maîtrise de l'étanchéité par drainage en chambre et joints EPDM, et accepte tous les remplissages (vitrage, panneau opaque isolé, tôle).
Le VEC (Verre Extérieur Collé) supprime le capot côté extérieur : le vitrage est collé sur un cadre support par un silicone structural sous Agrément Technique Européen (ETAG 002), pour une façade tout-verre affleurante très qualitative. Le collage structural impose une fabrication en atelier sous température et hygrométrie contrôlées, une traçabilité du joint et, en France, le respect des prescriptions du Cahier du CSTB sur le VEC (dimensionnement du joint, garde au feu, sécurité en cas de rupture de collage par fixation mécanique de sécurité).
Le VEA (Verre Extérieur Attaché) fixe le vitrage par boulons traversants (rotules) sur araignées inox reliées à une ossature secondaire (poteaux, câbles précontraints, poutres verre). Réservé aux grandes verrières et halls d'accueil, il exige un verre trempé-durci HST (heat soak test, NF EN 14179, pour purger le risque de casse spontanée au sulfure de nickel) et un feuilleté de sécurité en allège.
Classement AEV : air, eau, vent par essai NF EN 12152/12154/13116
La perméabilité à l'air (NF EN 12152) classe la façade de A1 à A4 selon le débit de fuite sous pression croissante ; une classe AE désigne une pression d'essai supérieure aux paliers normalisés. Une bonne étanchéité à l'air est indispensable à l'atteinte des performances RE2020 et au confort acoustique.
L'étanchéité à l'eau (NF EN 12154) classe de R4 à R7, puis RE 750 à RE 1200 pour les pressions élevées, selon la pression sous laquelle aucune infiltration n'est constatée sur le banc d'essai (arrosage + pression statique puis dynamique). La résistance au vent (NF EN 13116) vérifie la tenue sous pression de service et de sécurité sans déformation rémanente ni rupture, avec une flèche frontale limitée (typiquement L/200 ou 15 mm).
Le niveau AEV exigé n'est pas arbitraire : il découle de la pression de vent calculée à l'Eurocode 1 (NF EN 1991-1-4) en fonction de la région de vent, de la rugosité du site et surtout de la hauteur du bâtiment — une tour de bureaux exposée appelle des classes nettement supérieures à un R+3 abrité. IEF & CO fournit le PV d'essai (façade testée représentative ou justification par calcul/extension de classement).
Performance thermique RE2020 : Ucw, facteur solaire et confort d'été
La RE2020 raisonne en performance globale et en confort d'été (indicateur degrés-heures, DH). Sur un bâtiment fortement vitré, la façade pilote à la fois les déperditions (coefficient Ucw du mur-rideau, exprimé en W/m²·K et calculé selon NF EN 12631 en intégrant vitrage Ug, profilés Uf et ponts thermiques d'intercalaire psi) et les apports solaires (facteur solaire Sw / g du vitrage).
Les leviers sont un double vitrage à isolation renforcée (lame argon, couche peu émissive, intercalaire warm-edge) — voire un triple vitrage sur façade nord et expositions froides — des profilés aluminium à rupture de pont thermique de forte largeur, et la maîtrise des apports solaires par vitrages à contrôle solaire (g abaissé) ou protections solaires (stores intégrés, brise-soleil, sérigraphie). L'arbitrage Ug bas / facteur solaire conditionne le risque de surchauffe et le dimensionnement de la climatisation.
L'allège opaque (panneau de remplissage isolé, type sandwich ou caisson ventilé) doit être traitée avec le même soin que la partie vitrée : continuité de l'isolant, gestion de la condensation et de la barrière vapeur, et étanchéité de la liaison nez de dalle pour éviter le pont thermique linéique au droit des planchers.
Sécurité du verre, sécurité incendie et fabrication EN 1090
Tout vitrage de façade accessible ou en allège est un verre de sécurité feuilleté, classé au choc pendulaire selon la NF EN 12600 (classification de type 1B1 pour les feuilletés courants). Pour les façades exposées au risque d'effraction, les vitrages retardateurs d'effraction sont classés EN 356 (P1A à P8B selon la résistance à la chute de bille et aux coups de hache) ; en site sensible, les vitrages pare-balles relèvent de l'EN 1063 (BR1 à BR7).
La sécurité incendie d'une façade légère impose le traitement du C+D (recoupement entre niveaux pour limiter la propagation verticale du feu par l'extérieur, instruction technique 249) et l'étanchéité au feu de la liaison entre le nez de dalle et la façade par calfeutrement coupe-feu. Les vitrages pare-flammes ou coupe-feu (EW, EI) sont classés EN 13501-2 lorsque le programme l'exige.
L'ossature acier (raidisseurs, trumeaux, ossatures secondaires VEA, fixations de reprise) est dimensionnée à l'Eurocode 3 et fabriquée en atelier sous la norme NF EN 1090-1 en classe d'exécution EXC2, avec soudeurs qualifiés EN ISO 9606-1, traçabilité matière EN 10204 3.1 et marquage CE. Les ancrages au gros œuvre (inserts, platines, chevilles sous ETA) sont justifiés avec réglage tridimensionnel pour absorber les tolérances de structure.
FAQ
Questions fréquentes
- Quelle différence entre une façade VEC et une façade VEA ?
- Le VEC (Verre Extérieur Collé) fixe le vitrage par un silicone structural sous ETAG 002, pour une peau tout-verre lisse sans capot. Le VEA (Verre Extérieur Attaché) maintient le verre par des boulons et araignées inox traversants, sur ossature secondaire. Le VEC privilégie l'esthétique affleurante des bureaux, le VEA les grandes verrières et halls transparents.
- Que signifie le classement AEV d'un mur-rideau ?
- Le classement AEV qualifie une façade sur trois critères mesurés par essai : Air (perméabilité, NF EN 12152, classes A1 à A4/AE), Eau (étanchéité, NF EN 12154, R4 à RE 1200) et Vent (résistance, NF EN 13116). Le niveau exigé découle de la pression de vent calculée à l'Eurocode 1 selon la région, le site et la hauteur du bâtiment.
- Comment un mur-rideau répond-il aux exigences de la RE2020 ?
- La RE2020 impose de maîtriser à la fois les déperditions (coefficient Ucw de la façade) et le confort d'été (degrés-heures). Cela passe par un double ou triple vitrage à isolation renforcée argon, des profilés à rupture de pont thermique, un intercalaire warm-edge et un contrôle du facteur solaire (vitrage à contrôle solaire ou protections), pour limiter surchauffe et besoins de climatisation.
- Quel verre de sécurité pour une façade de bureaux ?
- Tout vitrage accessible ou en allège doit être un feuilleté de sécurité classé au choc selon la NF EN 12600. Contre l'effraction, on monte des vitrages retardateurs classés EN 356 (P1A à P8B) ; en site sensible, des vitrages pare-balles EN 1063 (BR1 à BR7). Les vitrages trempés extérieurs reçoivent un heat soak test (NF EN 14179) contre la casse spontanée.
