structures2021·Paris·Maître d'ouvrage haussmannien Paris
Coursive intérieure — garde-corps verre, Paris
Coursive intérieure double niveau, garde-corps verre, escaliers métal noir mat — dialogue haussmannien et contemporain.
Linéaire coursive
32 m double niveau
Surface garde-corps verre
44 m²
Marches escalier
16 marches hélicoïdal
Validation ABF
Obtenue
01 · Contexte
Le défi
Réhabilitation contemporaine d'un immeuble haussmannien parisien dont l'atrium central devait être doté d'une coursive intérieure double niveau permettant la desserte de bureaux en mezzanine. Le défi architectural : trouver un dialogue entre le bâti haussmannien (corniches, moulures, parquet pointe de Hongrie) et un objet métallique contemporain qui n'écrase pas l'existant. Décision agence : garde-corps en verre feuilleté (transparence maximum), structure et escaliers en acier laqué noir mat (graphisme contrasté), main courante en acier brossé pour la matière tactile.
02 · Notre réponse
Notre solution
Bureau d'étude IEF & CO a calculé une structure suspendue minimale : 4 montants verticaux acier IPE 100 ancrés en façades haussmanniennes (avec semelle de répartition pour ne pas charger les murs anciens), traverses horizontales acier 60×40 mm formant les niveaux. Garde-corps verre feuilleté 8.8.4 trempé (épaisseur 20 mm) maintenu par pinces inox brossé sur traverse haute. Escalier hélicoïdal acier laqué noir mat à limon central avec marches caillebotis perforé (légèreté visuelle, ventilation atrium). Main courante acier brossé Ø 42 mm. Pose entièrement en intérieur, sans nuisance pour les bureaux haussmanniens adjacents.
03 · Résultat
Le résultat
Coursive livrée comme objet architectural maîtrisé : le bâti haussmannien lit son contraste contemporain sans concurrence. L'éclairage zénithal de l'atrium traverse le verre feuilleté et le caillebotis escalier pour donner du graphisme aux deux niveaux. La validation ABF a été obtenue. Le projet a été publié dans Architectural Digest France.
Phases du projet
Chronologie
- 01
Étude dialogue haussmann/contemporain
5 sem.Calcul structure suspendue minimale, validation ABF, choix matières.
- 02

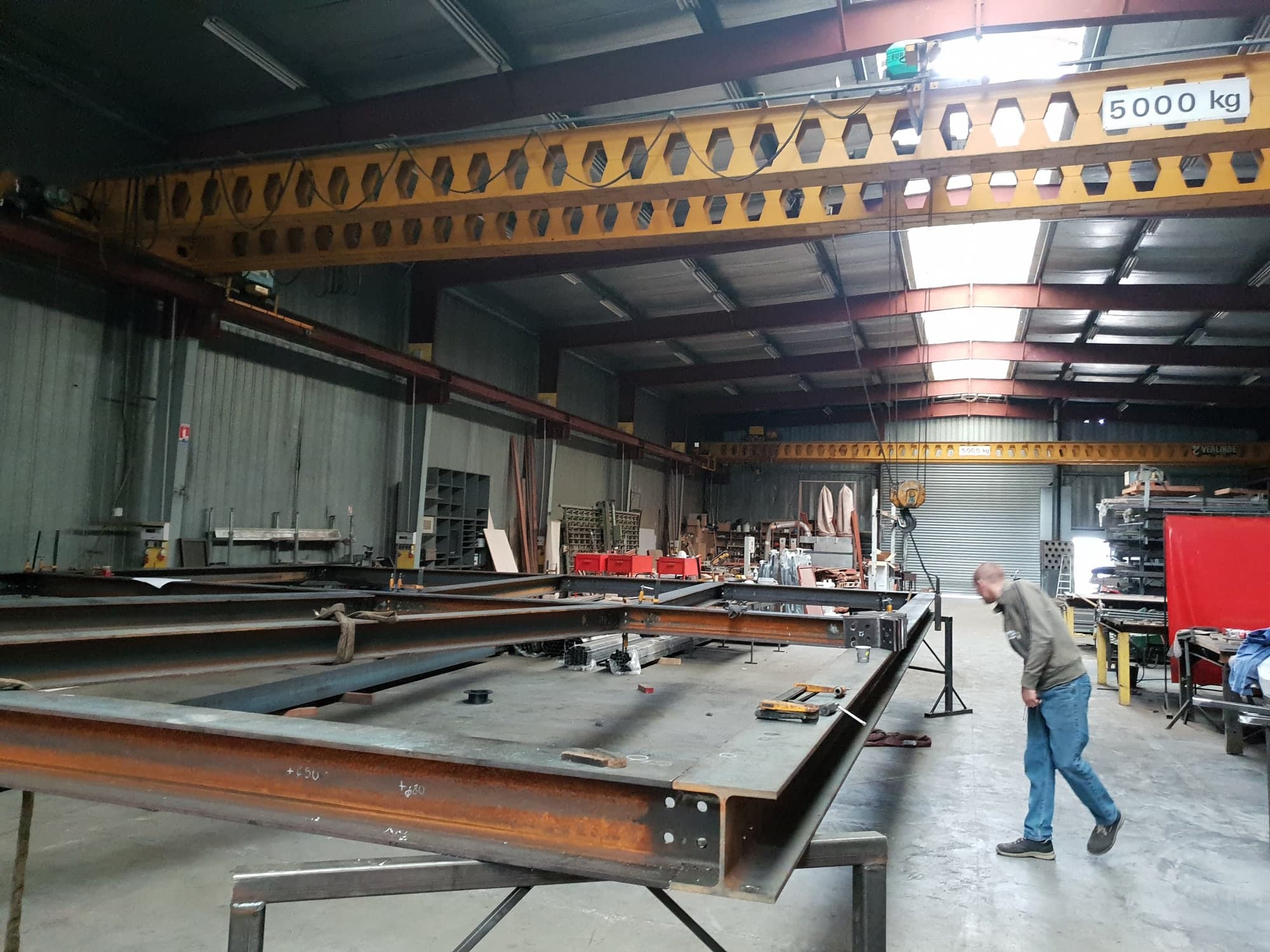

Fabrication atelier
6 sem.Montants IPE + traverses + escalier hélicoïdal, peinture noir mat.
- 03
Pose structure + escalier
2 sem.Ancrages façades haussmanniennes, semelles de répartition.
- 04
Garde-corps verre + main courante
1 sem.32 modules verre 8.8.4 trempé + pinces inox + main courante.
Spécifications techniques
- Structure
- Acier S275 IPE 100 + tubes 60×40 mm
- Verre garde-corps
- Feuilleté 8.8.4 trempé (20 mm)
- Pinces verre
- Inox 316L brossé
- Escalier
- Hélicoïdal limon central, caillebotis perforé
- Finition acier
- RAL 9005 noir mat thermolaqué
Normes & certifications appliquées
EN 1090 EXC2NF P01-012 (garde-corps)EN 12150 (verre trempé)Validation ABF zone protégée ParisEurocode 3
Galerie du projet · 3 médias
Le projet en images
L'enjeu c'était d'introduire un objet contemporain dans un atrium haussmannien sans l'écraser. IEF & CO a minimisé la structure au juste calcul technique, et le verre feuilleté + caillebotis dessine sans alourdir. Publié dans AD France — c'est dire.
Architecte directeur
Agence patrimoine Paris
