Verrière façade vitrée — acier-verre signature

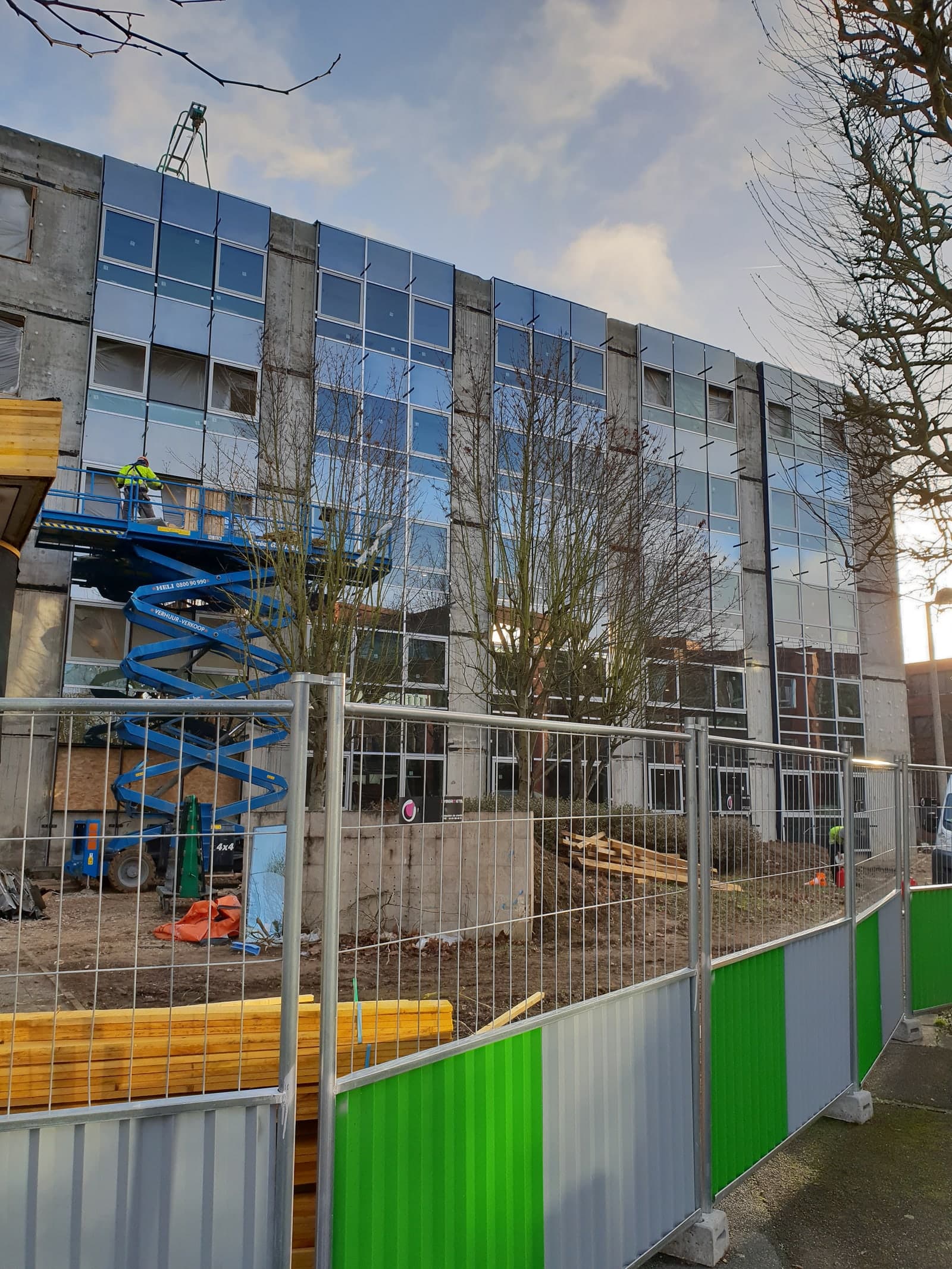

Grande verrière acier-verre : ossature métallique bleue, vitrage panoramique, finition millimétrique.
2019 · menuiserieSurface verrière
98 m² (12 × 8,2 m)
Vitrages posés
32 modules
Performance thermique
Ug 0,9 W/m²K
Test étanchéité
EN 12865 OK
01 · Contexte
Le défi
Réalisation d'une grande verrière acier-verre comme signature architecturale d'un bâtiment tertiaire. Le maître d'ouvrage cherchait un effet « volume ouvert » — façade entièrement vitrée toute hauteur sur 12 m avec ossature acier la plus fine possible pour maximiser la transparence. Contraintes : assemblage sur place (la verrière est trop grande pour être pré-assemblée en atelier), tenue aux charges vent zone 2A + neige, vitrages isolants haute performance Ug ≤ 1.0, étanchéité totale aux eaux pluviales sur la durée de vie 30 ans.
02 · Notre réponse
Notre solution

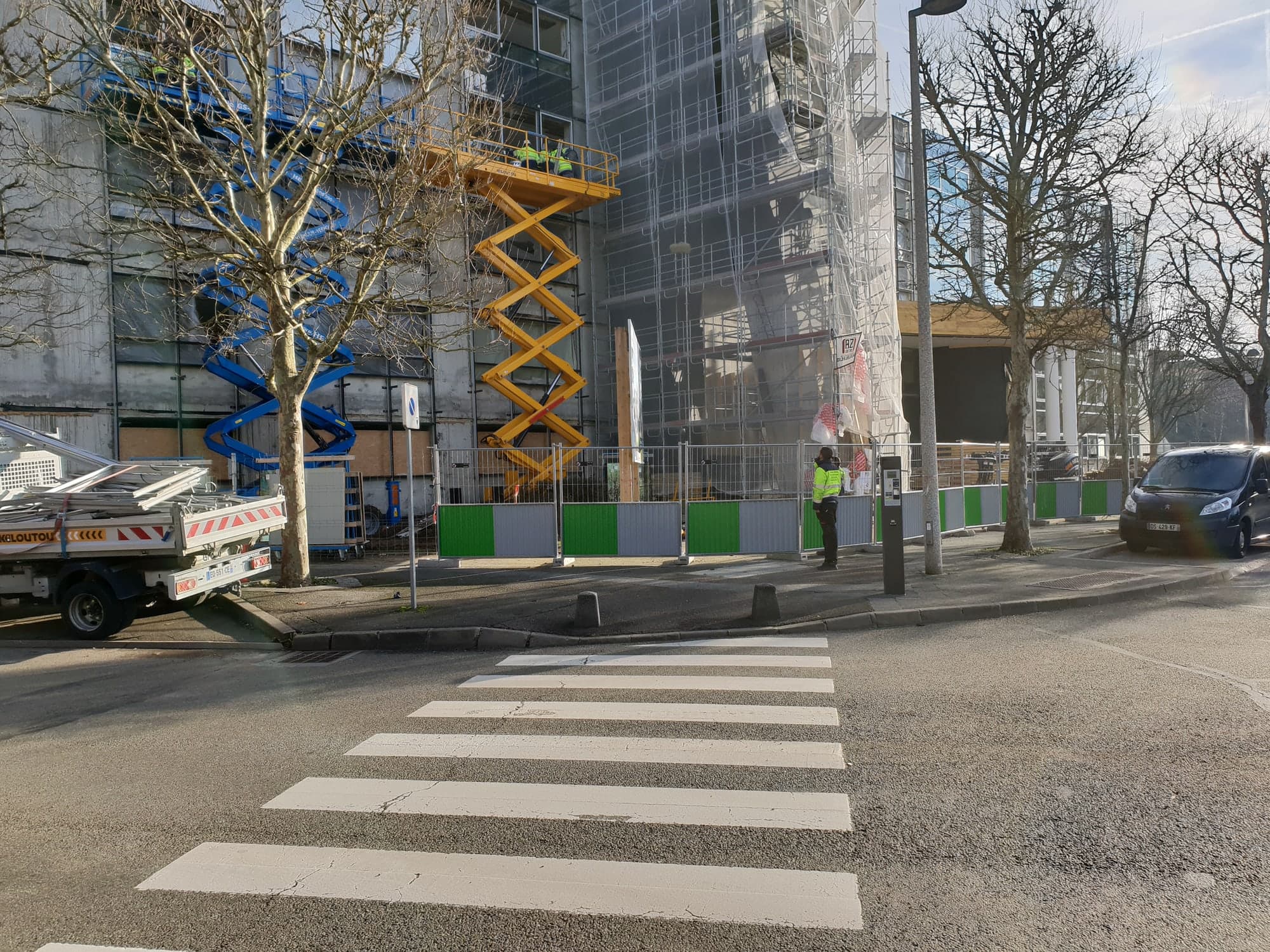

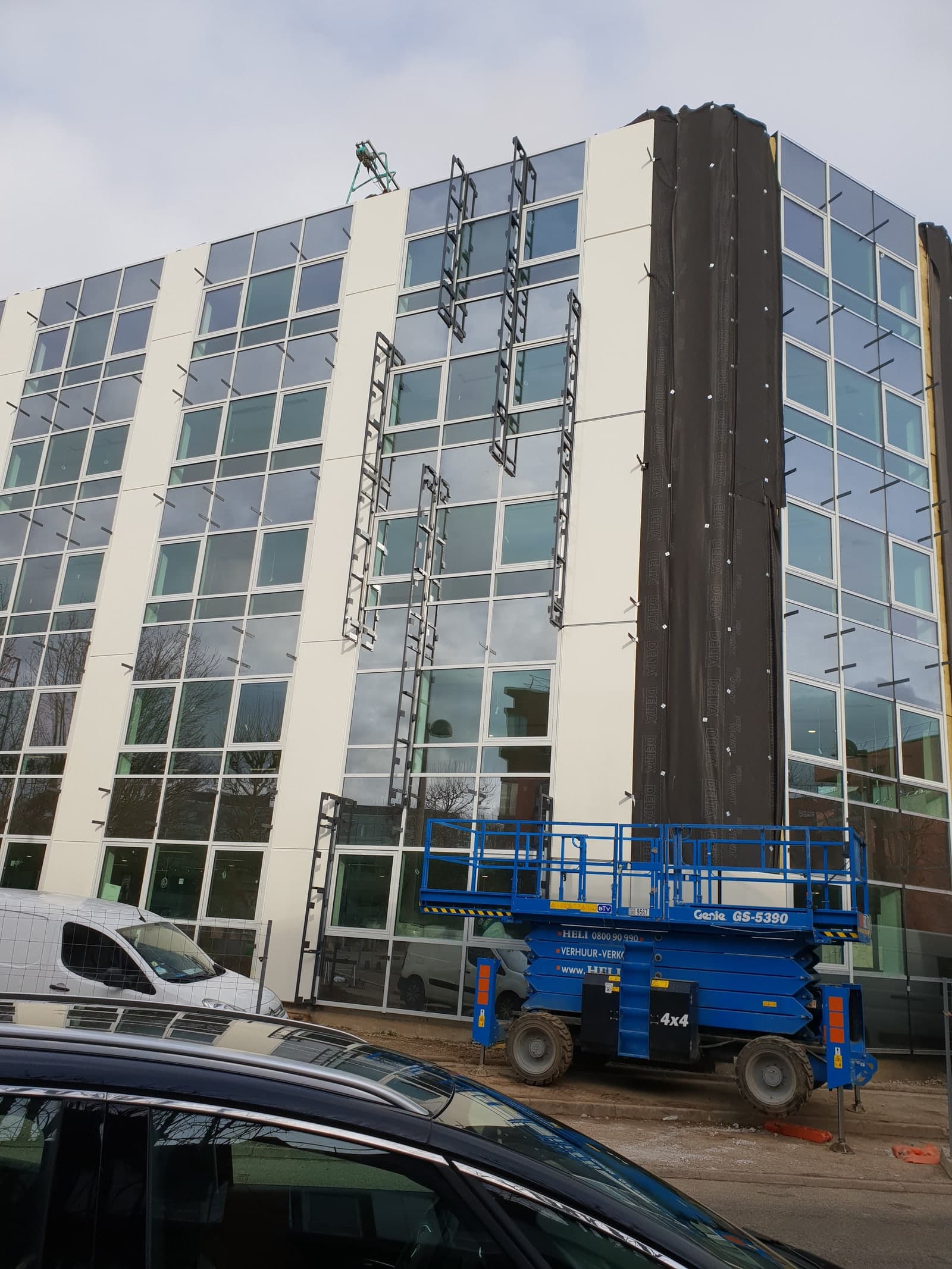

Bureau d'étude IEF & CO a optimisé la section des profilés acier au calcul (montants 80×40 mm, traverses 60×40 mm) pour offrir le maximum de transparence sans compromettre la résistance. Profilés peints d'usine RAL 5009 bleu profond pour matérialiser la signature architecturale. Vitrages triples 6/16/4/16/6 argon avec contre-cadre support EPDM. Assemblage en élévation depuis un échafaudage spécifique avec berceau de pose pour les vitrages 220 kg. Montage progressif maille par maille avec contrôle géométrie laser tracker à chaque rangée. Étanchéité par joints EPDM précomprimés + bande de rive butyl + capots aluminium thermolaqué. Test étanchéité in situ à la fin par projection eau sous pression conforme EN 12865.
03 · Résultat
Le résultat
Verrière livrée à la cote, sans défaut d'étanchéité au test final EN 12865. Le rendu architectural est conforme à l'attendu — l'ossature acier bleue se lit comme un trait fin qui souligne la transparence sans alourdir. Le maître d'ouvrage a depuis confié à IEF & CO la verrière d'un second bâtiment de son parc.
Phases du projet
Chronologie
- 01
Étude optimisation profilés
3 sem.Calcul section min montants + traverses, validation calculs vent/neige.
- 02
Fabrication atelier
5 sem.Découpe + soudure ossature acier S275, peinture RAL 5009.
- 03
Pose sur échafaudage
3 sem.Berceau dédié + laser tracker, montage progressif.
- 04
Vitrages + étanchéité + test
2 sem.32 modules triples 6/16/4/16/6 argon + joints EPDM + EN 12865.
Spécifications techniques
- Ossature
- Acier S275JR 80×40 + 60×40 mm
- Peinture
- RAL 5009 bleu profond thermolaqué
- Vitrages
- Triples 6/16/4/16/6 argon Ug 0,9
- Joints
- EPDM précomprimés + bande butyl
- Surface totale
- 98 m² (12 m hauteur × 8,2 m largeur)
Normes & certifications appliquées
EN 13830 (façades rideaux)EN 12865 (étanchéité eau)Eurocode 1 (vent zone 2A)EN 1090 EXC2RT 2012
