structures2021·Paris·Maître d'ouvrage tertiaire Paris
Ossature lourde HEB — chantier urbain Paris 2021
Levage grue et assemblage d'une ossature HEB acier en plein cœur urbain — coordination chantier + sécurité hauteur.
2021 · structuresTonnage acier
28 t HEB
Niveaux posés
3 niveaux
Séquences levage
4 × 4h matin
Incidents sécurité
0
01 · Contexte
Le défi
Réhabilitation lourde d'un bâtiment tertiaire parisien nécessitant la pose d'une nouvelle ossature acier HEB pour reprendre les charges après suppression de plusieurs murs porteurs intérieurs. Contexte urbain dense : rue étroite, accès grue limité à 4h le matin (livraisons), riverains à proximité immédiate, autorisation préfecture pour le levage à plus de 30m. Tonnage à poser : 28 tonnes d'acier HEB 300/400 sur 3 niveaux.
02 · Notre réponse
Notre solution

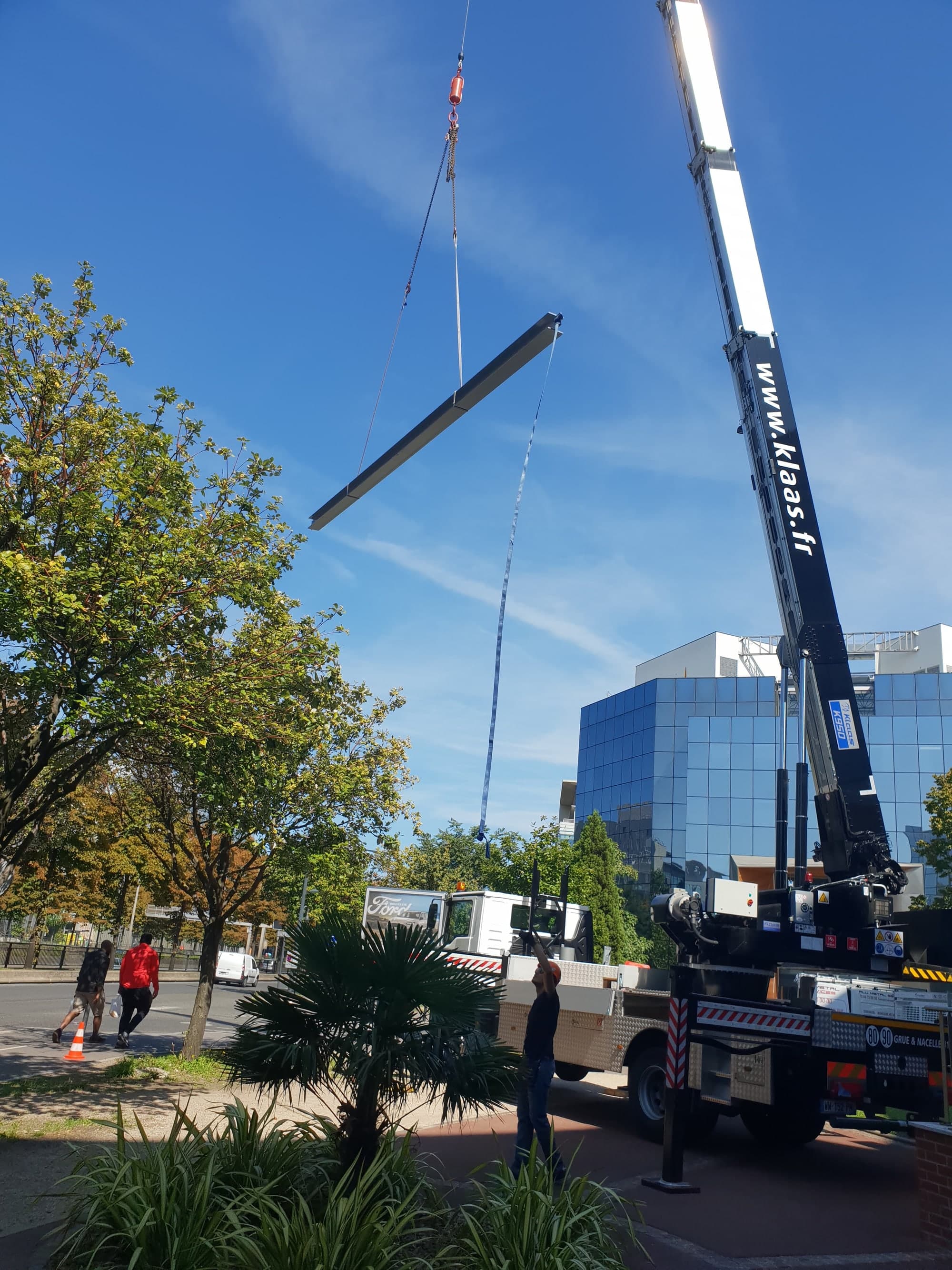

Phase préparatoire 3 mois : permis levage préfecture, autorisation voirie nocturne, étude vibrations pour bâtiments voisins (capteurs accélérométriques posés en façade des riverains). Mobilisation d'une grue mobile 80t avec flèche télescopique permettant le levage depuis la rue. Pose en 4 séquences de 4h chacune (matins), une par niveau. Équipes IEF & CO : 6 compagnons (1 chef d'équipe + 2 monteurs en hauteur + 2 manœuvres au sol + 1 chef de manœuvre grue). EPI complets, harnais antichute classe E, formation hauteur récente pour les 6 compagnons. Assemblage par boulons précontraints HR M24 (couples vérifiés au sonomètre). Soudures complémentaires en finition (cordons d'angle TIG).
03 · Résultat
Le résultat
28 tonnes d'acier posées en 4 séquences sans incident sécurité, aucune vibration relevée au-dessus du seuil sur les capteurs riverains. Le client a souligné la coordination irréprochable avec les autres lots (gros œuvre, électricité). Le projet a été présenté en interne IEF & CO comme référence sur les chantiers urbains denses.
Phases du projet
Chronologie
- 01
Préparation préfecture
3 moisPermis levage, autorisation voirie, étude vibrations capteurs.
- 02

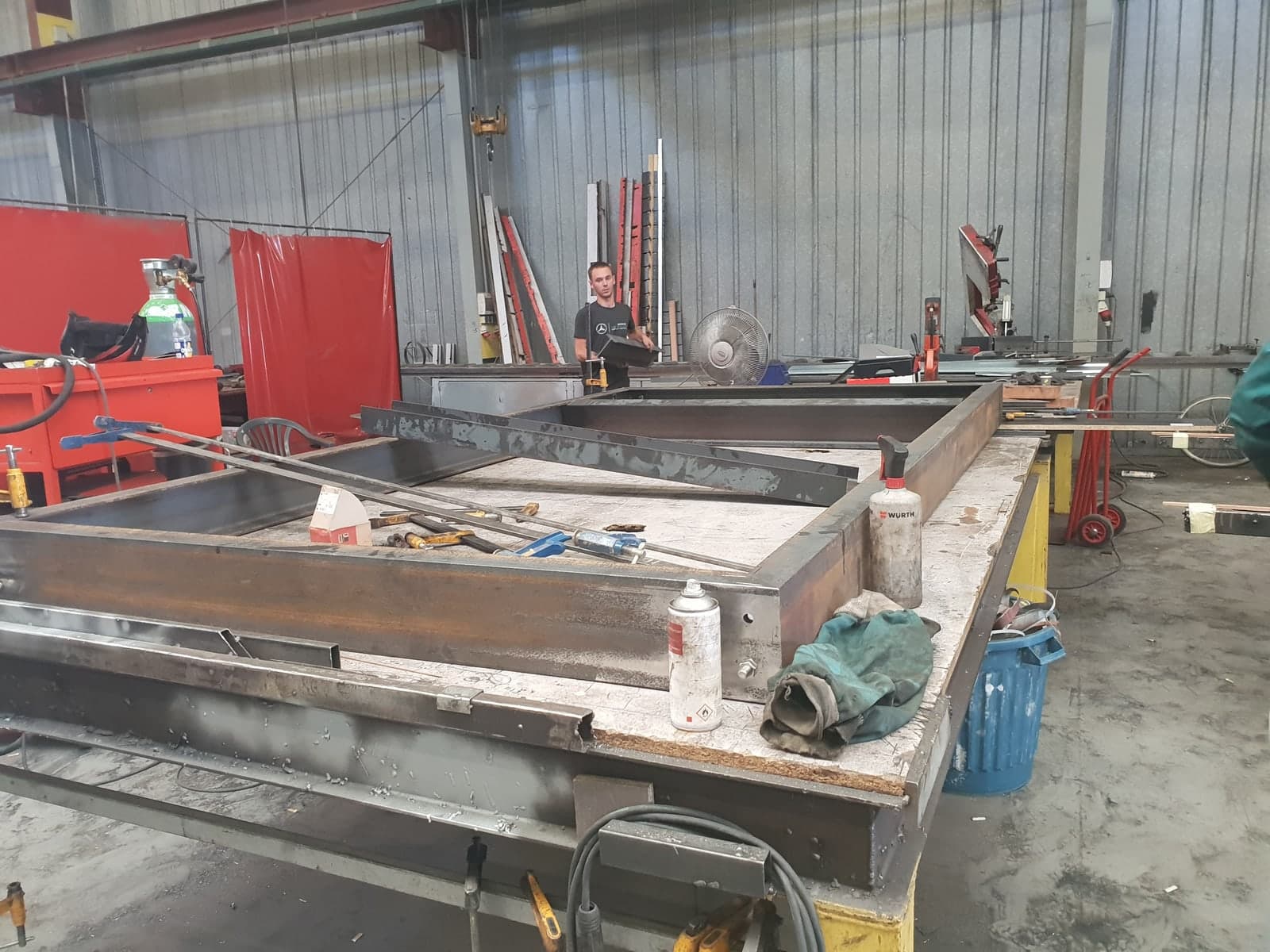

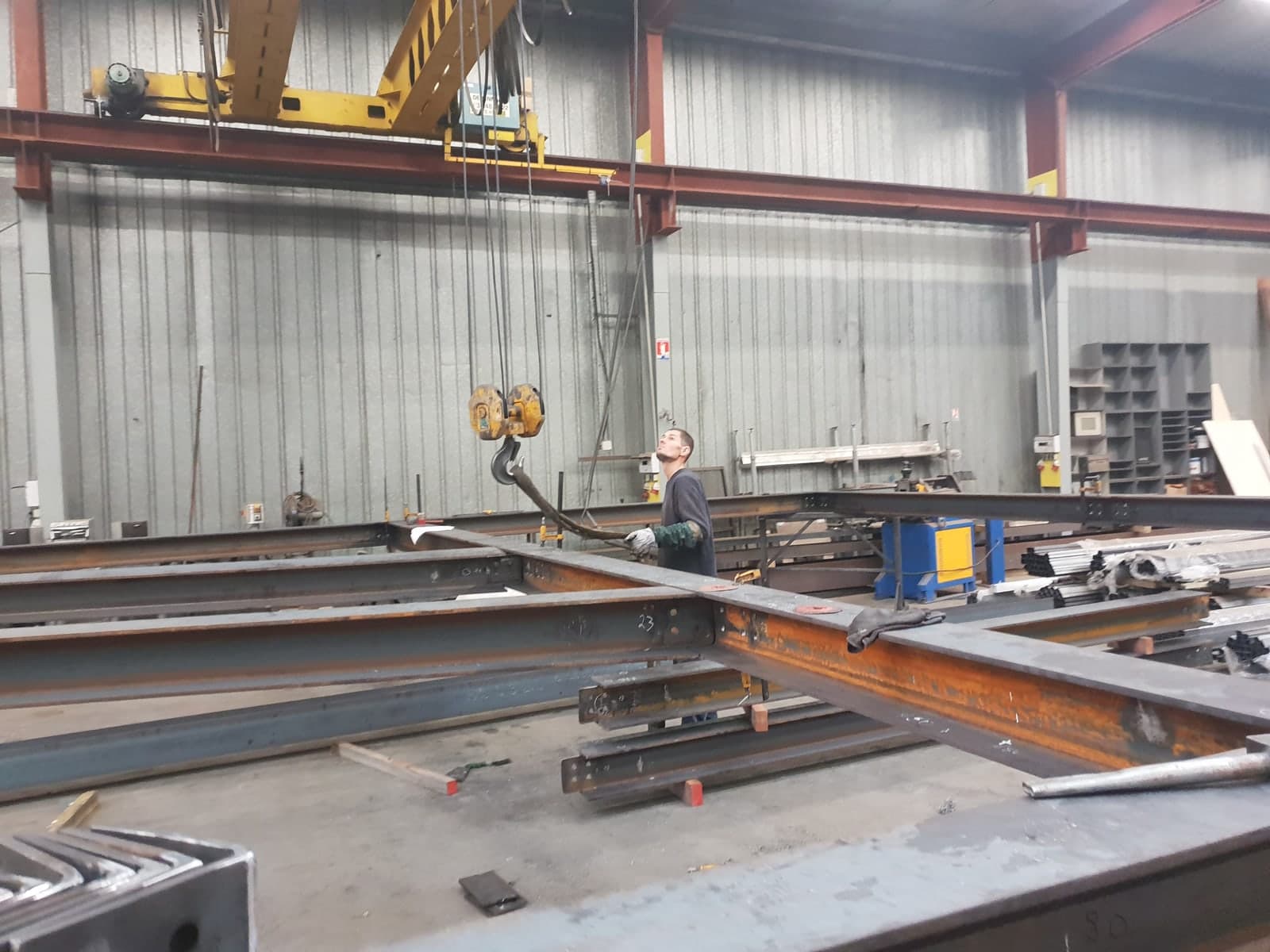

Fabrication atelier
6 sem.Découpe + pré-perçage HEB 300/400, peinture C3 atelier.
- 03
Levage niveau RDC + R+1
2 jGrue 80t flèche télescopique, 2 séquences nocturnes.
- 04
Levage R+2 + finition soudures
2 jDernière séquence + cordons TIG + contrôle final.
Spécifications techniques
- Profilés
- HEB 300 + HEB 400 acier S355JR
- Assemblages
- Boulons HR M24 précontraints
- Soudures
- Cordons d'angle TIG classes B-C
- Peinture
- Anti-corrosion C3 EN ISO 12944 · 200 µm
- Grue
- Mobile 80 t flèche télescopique 42 m
Normes & certifications appliquées
EN 1090 EXC2Eurocode 3EN ISO 14555 (soudage)Permis levage Préfecture de ParisÉtude vibrations riverains
Galerie du projet · 5 médias
Le projet en images
Levage 28 t HEB en plein Paris, 4h le matin, sans une seule plainte des riverains et sans dépassement de seuil vibratoire. Coordination irréprochable. C'est ce qu'on cherche dans un partenaire métallier sur Paris.
Conducteur de Travaux
Maître d'ouvrage tertiaire · Paris
