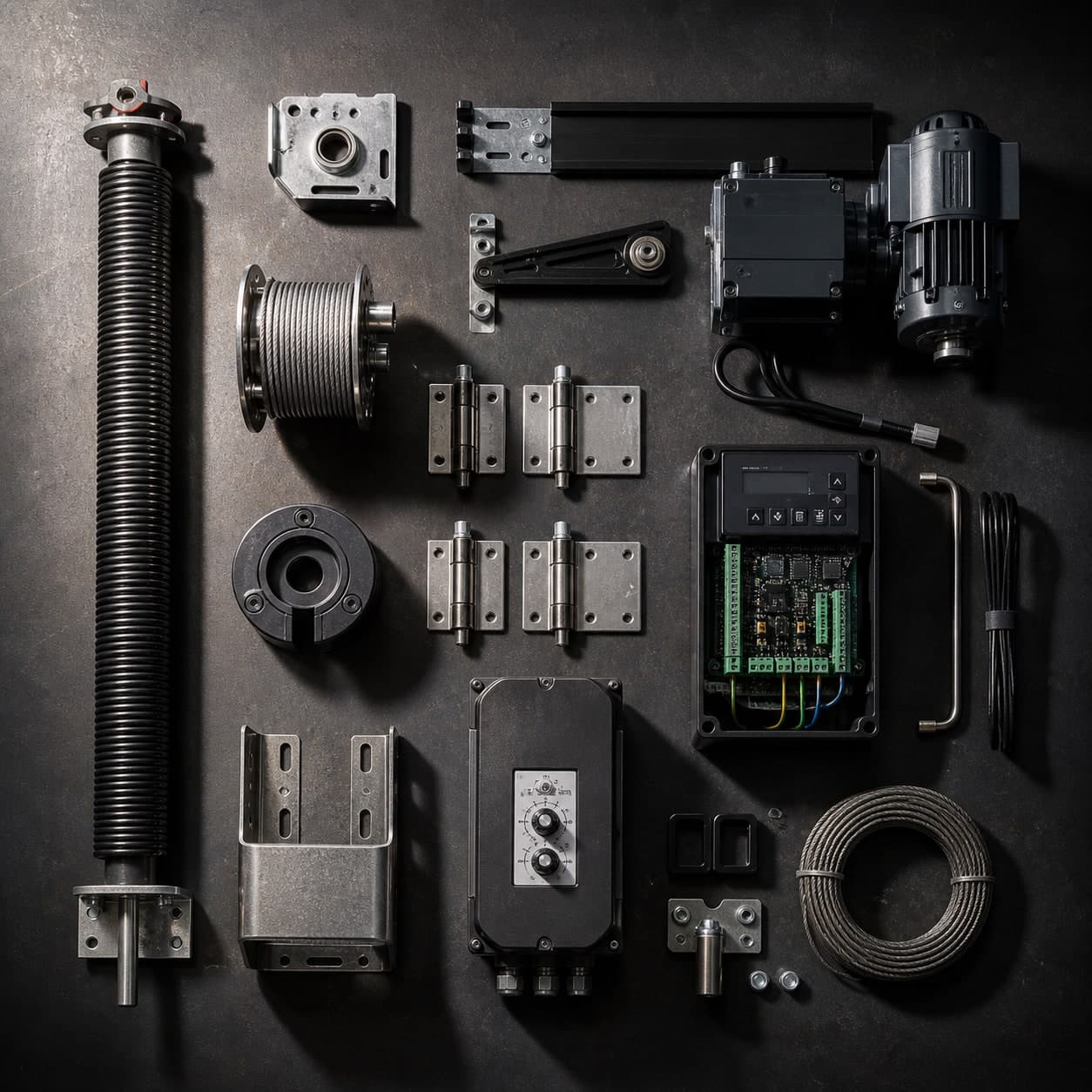

Ressort de torsion de porte sectionnelle : cycles, dimensionnement et signes de fatigue

Un ressort de torsion ne rompt pas par accident. Il rompt au terme d'un nombre de cycles fixé dès sa fabrication par sa géométrie — diamètre de fil, diamètre d'enroulement, nombre de spires — et par la course de bandage qu'on lui impose. Quand une sectionnelle de quai lâche au bout de dix-huit mois, l'explication tient rarement à un défaut matière. Elle tient à un ressort de série monté sur une exploitation qui consomme quatre fois la cadence pour laquelle il a été calculé.

Reconnaître un ressort fatigué arrive toujours trop tard. Ce qui se vérifie utilement, à la mise en service ou au premier remplacement, c'est que la classe de cycles annoncée couvre le rythme d'ouverture réellement constaté. Les données nécessaires se relèvent sur site en une visite.

Un cycle, c'est une ouverture suivie d'une fermeture, pas un passage de camion

La convention est simple : un cycle correspond à une montée complète du tablier et à sa redescente. Le ressort passe d'un état bandé, câble enroulé sur le tambour et porte en position basse, à un état largement détendu porte haute. C'est cette alternance de contrainte qui consomme la durée de vie, par fatigue de l'acier dans les spires les plus sollicitées.

Un ressort de série est couramment donné pour 25 000 cycles. Sur une porte de local technique ou un accès de parking privatif, ce chiffre est confortable : à quinze manœuvres par jour, six jours sur sept, l'exploitation consomme environ 4 700 cycles par an, soit plus de cinq ans avant d'atteindre la limite. Sur un quai de messagerie qui enchaîne soixante manœuvres quotidiennes au même rythme hebdomadaire, le compteur monte à près de 18 700 cycles par an et la limite tombe à seize mois.

Le décalage vient de ce que personne ne compte les cycles. Le rythme réel se reconstitue pourtant facilement : nombre de rotations de véhicules par jour au poste, ou relevé du compteur de manœuvres de l'armoire de commande quand la motorisation en dispose. La plupart des motorisations industrielles récentes intègrent ce compteur, et sa lecture à deux visites d'écart donne directement la cadence sur la période.

À partir de quelle cadence le passage en 50 000 ou 100 000 cycles se justifie

Les fabricants déclinent les mêmes couples de compensation en plusieurs classes de durée de vie, typiquement 25 000, 50 000 et 100 000 cycles. Le couple délivré est identique, la porte se comporte pareil : seule change la contrainte interne à laquelle l'acier travaille, donc l'endurance.

Le critère de bascule est arithmétique. En dessous de 5 000 cycles annuels, la classe standard couvre cinq ans ou plus et le surdimensionnement n'apporte rien. Entre 5 000 et 15 000 cycles par an, elle ramènerait la dépose à un rythme de deux ans, là où la classe 50 000 la repousse au-delà de trois ans et la rend planifiable dans un budget pluriannuel. Au-delà de 15 000 cycles annuels, la classe 100 000 est la seule qui maintienne l'échéance de remplacement au-delà de cinq ans.

L'arbitrage économique ne se joue pas sur le prix du ressort, qui reste marginal, mais sur le coût complet d'une dépose : immobilisation du quai, nacelle ou échafaudage si la hauteur l'impose, reprise de l'équilibrage, et surtout la probabilité que la rupture survienne en pleine exploitation plutôt qu'en visite programmée. Un ressort haute cadence est en revanche plus long et plus lourd, ce qui suppose de vérifier la longueur d'arbre disponible avant de commander.

Quatre grandeurs suffisent à poser le dimensionnement

À l'équilibre, le ressort compense la totalité du poids du tablier. Le couple à fournir vaut ce poids multiplié par le rayon d'enroulement du câble sur le tambour. La masse se lit sur la fiche technique du panneau, un sandwich acier de 40 mm se situant couramment entre 12 et 15 kg/m² une fois ferré, à quoi s'ajoutent les hublots, un éventuel portillon et les ferrures. Une porte de 4 m par 4,5 m atteint ainsi 250 kg sans difficulté, et un portillon incorporé déplace le centre de gravité autant qu'il alourdit l'ensemble.

Le rayon du tambour agit en levier direct : passer d'un diamètre utile de 100 à 150 mm augmente le couple requis dans le même rapport. Il fixe aussi le nombre de tours de bandage, égal à la longueur de câble déroulé divisée par la circonférence utile. Pour une hauteur de passage de 4 m et un tambour de 120 mm, cette circonférence vaut environ 0,377 m, soit une dizaine de tours à couvrir.

Restent le diamètre de fil et le nombre de spires. À géométrie donnée, le couple d'un ressort de torsion varie comme la puissance quatrième du diamètre de fil, et à l'inverse du diamètre d'enroulement et du nombre de spires actives. La contrainte dans le fil, elle, varie à l'inverse du cube de ce diamètre pour un couple donné. C'est toute la mécanique de l'endurance : pour conserver le même couple sur le même nombre de tours tout en abaissant la contrainte, il faut à la fois grossir le fil et allonger le ressort en ajoutant des spires. D'où l'encombrement supérieur des classes 50 000 et 100 000 cycles, qui impose parfois de doubler les ressorts par côté.

Ressort détendu, ressort rompu, câble déroulé : trois défauts, trois niveaux de risque

Le ressort détendu est le plus insidieux car la porte fonctionne encore. Le couple résiduel a chuté, la motorisation compense, l'intensité absorbée augmente et la chaîne ou la courroie encaisse un effort pour lequel elle n'a pas été calculée. Le symptôme le plus fiable se relève en manuel : tablier désaccouplé de la motorisation, la porte descend seule depuis la mi-course au lieu de rester en place. Les câbles présentent souvent un mou en position haute. La motorisation devient alors le dispositif de retenue permanent du tablier, rôle qui n'est pas le sien.

Le ressort rompu se voit à l'œil : un jeu franc apparaît entre deux spires, de l'ordre du pas d'enroulement, et l'un des cônes a tourné. La porte est soit bloquée, soit d'une lourdeur telle qu'aucune manœuvre manuelle n'est acceptable. La consigne est la consignation immédiate de l'ouvrant, en position basse de préférence, et la mise hors tension de la motorisation. C'est le scénario que couvre le parachute de ressort lorsque la porte en est équipée. Le parachute de câble, lui, ne se déclenche que sur rupture de câble. Un dispositif de retenue rattrape une rupture, il ne dispense pas de l'anticiper.

Le câble déjanté ou déroulé du tambour vient en général d'une porte manœuvrée alors qu'elle butait en bas, ou d'un ressort déjà détendu. Le tablier part de travers, un panneau vient en appui dans les rails et les charnières travaillent en flexion. Aucune remise en gorge ne doit être tentée tablier en charge : la tension du ressort doit être neutralisée d'abord. Un câble présentant des fils rompus, un toron déformé ou une corrosion sur toute la section se remplace, il ne se remet pas en place.

Le remplacement se fait par paire et avec les outils prévus

Les deux ressorts d'un arbre ont accumulé le même nombre de cycles et la même fatigue. Ne remplacer que celui qui a cédé conduit à une répartition de couple asymétrique sur l'arbre, à une torsion parasite du tablier, et à la rupture du second à brève échéance. Le remplacement s'entend donc par jeu complet, en respectant le sens d'enroulement de chaque côté, droite et gauche n'étant pas interchangeables.

L'intervention exige des tiges de bandage calibrées au perçage des cônes. Une barre approximative sort du cône sous charge et le ressort restitue son énergie d'un coup. La séquence tient en peu de points : porte en position basse et calée, motorisation consignée électriquement, détente complète du ressort restant, blocage des tambours avant de libérer les câbles.

C'est aussi le moment de remplacer ce qui a subi le même vieillissement : câbles, paliers d'arbre, et les cônes eux-mêmes lorsque leurs vis de blocage ont marqué l'arbre. Remonter des câbles d'origine sur des ressorts neufs revient à programmer la prochaine panne.

Le contrôle d'équilibrage après repose conditionne la durée de vie du jeu suivant

Le nombre de tours de bandage se règle, il ne se devine pas. La vérification s'effectue tablier désaccouplé, en immobilisant la porte à trois hauteurs successives : environ un tiers, mi-course, deux tiers. À chaque point, la porte doit rester en position, une dérive lente de quelques centimètres restant tolérable. Une porte qui plonge en bas de course manque de tours, une porte qui remonte seule en a trop.

Le contrôle se poursuit sur la motorisation : efforts de manœuvre et détection d'obstacle, dont le comportement change dès que l'équilibrage évolue, un tablier mieux compensé modifiant les seuils d'effort mémorisés. Ces efforts et cette détection relèvent de l'EN 12453 ; les aspects mécaniques, dont les dispositifs de retenue en cas de rupture de ressort ou de câble, relèvent de l'EN 12604. La norme produit EN 13241 renvoie à l'une comme à l'autre. Le parachute et le contrôle de rupture de câble doivent être réessayés après toute intervention sur l'arbre.

L'arrêté du 21 décembre 1993 impose l'entretien périodique des portes automatiques des lieux de travail et la tenue d'un carnet d'entretien, la périodicité semestrielle étant la référence appliquée sur ces équipements. La classe de cycles du ressort posé, le nombre de tours de bandage retenu, la date de pose et le relevé du compteur de manœuvres y ont toute leur place. Sans ces quatre lignes, la visite suivante repart d'une inspection visuelle ; avec elles, la consommation réelle de cycles se calcule en une soustraction et le remplacement se planifie avant la rupture.
