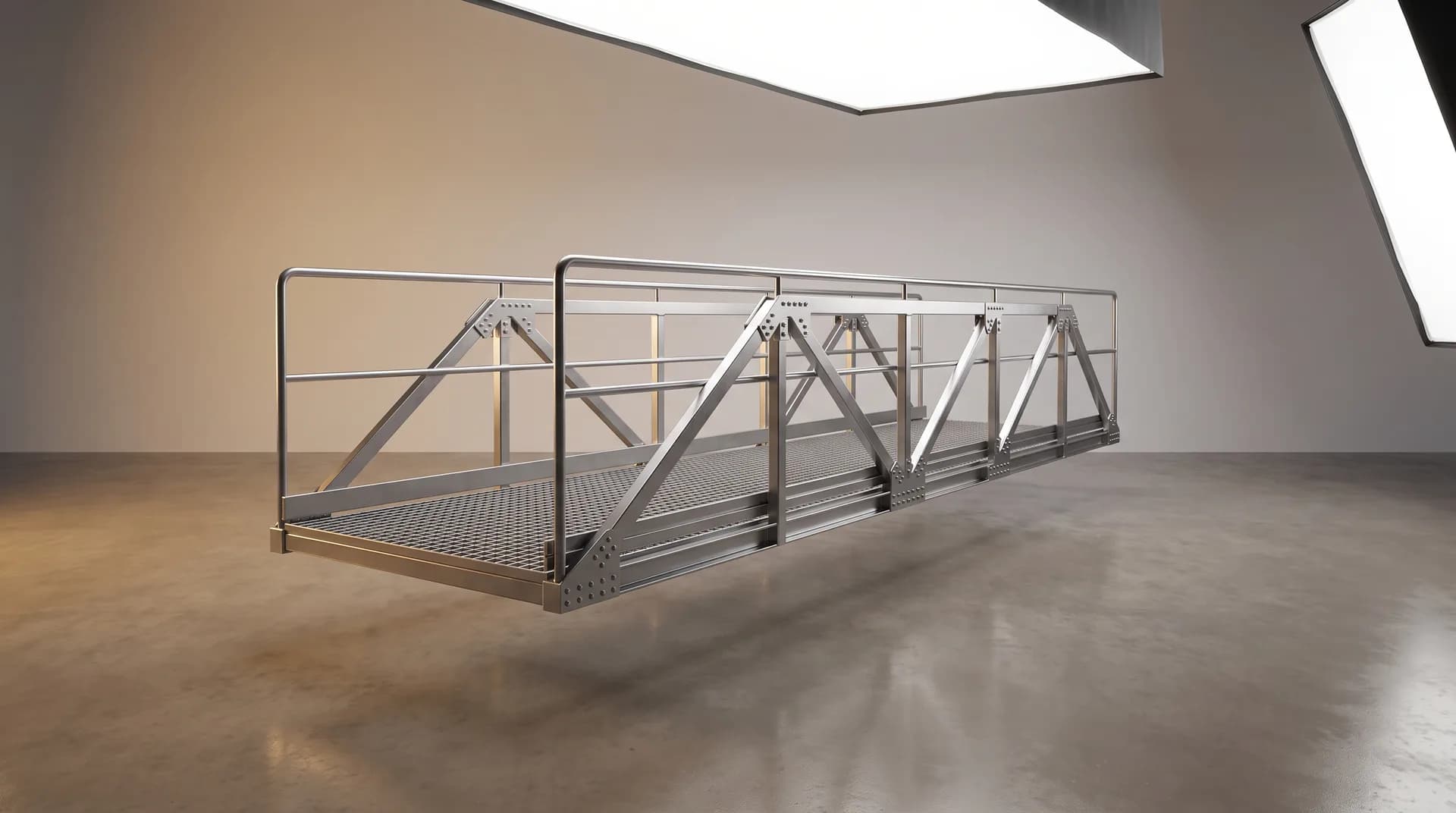

Passerelles de circulation et accès techniques métalliques
Passerelles, plateformes et escaliers techniques acier galvanisé pour industrie et logistique — conception Eurocode 3, fabrication EN 1090 EXC2, garde-corps NF E85-015.
La passerelle de circulation métallique est l'ouvrage qui sécurise les déplacements en hauteur des équipes de maintenance, d'exploitation et de production sur les sites industriels et logistiques d'Île-de-France. Elle relie deux niveaux, franchit une ligne de convoyage, dessert une mezzanine de stockage ou donne accès aux organes techniques d'une toiture-terrasse (CTA, groupes froid, exutoires DENFC). IEF & CO conçoit, fabrique et installe ces accès en acier galvanisé à chaud (NF EN ISO 1461) ou peint, dimensionnés selon l'Eurocode 3 (NF EN 1993) pour les charges d'exploitation définies par l'Eurocode 1 (NF EN 1991-1-1) : 2,5 à 5 kN/m² selon que la passerelle est destinée à une simple circulation de personnel ou au transport de charges légères. Le platelage est sélectionné en fonction de l'usage et de l'ambiance : caillebotis acier galvanisé maille 30×30 mm (antidérapant, autonettoyant, idéal en extérieur et zones humides), tôle larmée 5/7 mm (zones propres, agroalimentaire), ou caillebotis composite GRP en milieu corrosif. Le garde-corps périphérique respecte la norme NF E85-015 : lisse haute à 1,10 m, lisse intermédiaire et plinthe de 150 mm interdisant la chute d'objets, conformément aux exigences du Code du travail (articles R4224-5 et suivants) sur la prévention des chutes de hauteur. Chaque ouvrage fait l'objet d'une note de calcul justifiant la résistance des poutres, des poteaux, des assemblages boulonnés ou soudés et des platines d'ancrage chevillées sur la structure d'accueil. La fabrication est réalisée à l'atelier IEF & CO de Groslay sous marquage CE EN 1090-1 en classe d'exécution EXC2 — soudeurs qualifiés EN ISO 9606-1, modes opératoires WPQR validés EN ISO 15614-1 — puis livrée en éléments pré-assemblés boulonnables sur site afin de réduire la soudure en hauteur et les délais d'immobilisation. Les escaliers d'accès associés suivent la NF P21-211 (angle 30 à 38°, giron et hauteur de marche réguliers) et les échelles à crinoline la NF E85-016. Cette approche garantit un accès technique pérenne, conforme à la réglementation du travail et reçu sans réserve lors des visites de l'inspection du travail ou du contrôleur technique.
Typologies d'accès techniques métalliques en industrie et logistique
Passerelle de franchissement : ouvrage horizontal permettant d'enjamber un convoyeur, une ligne de production, une fosse ou une zone de circulation d'engins. Largeur courante 800 à 1 200 mm pour le croisement de deux opérateurs, portée libre jusqu'à 6-8 m sans appui intermédiaire grâce à des poutres IPE/HEA dimensionnées Eurocode 3.
Plateforme de travail et mezzanine technique : surface en hauteur desservant des équipements (CTA, vannes, capteurs, automates) ou créant un niveau de stockage. Charge d'exploitation 3,5 à 5 kN/m² selon usage, ossature poteaux-poutres avec contreventement, dalle caillebotis ou plancher collaborant.
Escalier industriel et échelle à crinoline : l'escalier droit ou à quartier tournant (NF P21-211) est privilégié pour un usage quotidien ; l'échelle à crinoline (NF E85-016) reste réservée aux accès occasionnels en toiture, avec crinoline de protection au-delà de 3 m de hauteur ou ligne de vie antichute.
Accès toiture-terrasse et chemin de circulation DENFC : platelage caillebotis posé sur plots, garde-corps autoportant lesté ou fixé, permettant la maintenance des exutoires de désenfumage, lanterneaux et équipements CVC sans percement de l'étanchéité.
Dimensionnement et conformité réglementaire
Note de calcul Eurocode : chaque passerelle est justifiée par une note de calcul selon NF EN 1993 (Eurocode 3, structures acier) sur la base des actions NF EN 1991 (Eurocode 1). Les états limites ultimes (résistance, stabilité au flambement, déversement) et de service (flèche limitée à L/250, confort sous vibration) sont vérifiés.
Garde-corps NF E85-015 : lisse principale à 1,10 m du platelage, lisse intermédiaire à mi-hauteur, plinthe pleine de 150 mm. Résistance horizontale en main courante : 0,3 à 1,0 kN/m selon la fréquentation. Pour les sites recevant du public ou à forte densité, on retient la valeur haute.
Marquage CE et classe d'exécution : les ouvrages structuraux relèvent du règlement produits de construction et du marquage CE selon NF EN 1090-1. La classe d'exécution EXC2 couvre la quasi-totalité des passerelles industrielles ; l'EXC3 est réservée aux ouvrages à conséquence élevée ou fortement sollicités en fatigue.
Protection anticorrosion : galvanisation à chaud NF EN ISO 1461 (épaisseur de zinc 70-85 µm, durée de protection 25 ans+ en ambiance C3) ou système peinture NF EN ISO 12944 adapté à la catégorie de corrosivité du site. La galvanisation est la solution de référence en extérieur et en logistique.
Fabrication, pose et maintenance des passerelles IEF & CO
Relevé et modélisation : le bureau d'études réalise un relevé sur site (scan ou métré), modélise l'ouvrage sous Tekla Structures et édite les plans d'exécution EXE ainsi que la nomenclature atelier. La maquette permet de fiabiliser les interfaces avec la structure existante avant toute fabrication.
Atelier EN 1090 EXC2 : débit, perçage, soudure TIG/MAG par soudeurs qualifiés, contrôle dimensionnel et traçabilité matière. Les éléments sont galvanisés puis pré-assemblés pour limiter les opérations en hauteur lors de la pose.
Pose et réception : montage par éléments boulonnables, ancrages chevillés ou platines soudées sur la structure d'accueil, réglage de niveau et serrage au couple contrôlé. Un procès-verbal de réception et la déclaration de performance CE sont remis au client pour son dossier réglementaire.
Maintenance préventive : contrôle annuel recommandé des garde-corps (serrage, déformation, corrosion), du platelage (fixations, points durs, glissance) et des assemblages. Une passerelle dont le garde-corps est déformé ou un caillebotis descellé constitue un risque de chute immédiat et une non-conformité au Code du travail.
FAQ
Questions fréquentes
- Quelle hauteur de garde-corps est obligatoire sur une passerelle de circulation industrielle ?
- La norme NF E85-015 et le Code du travail imposent un garde-corps avec lisse haute à 1,10 m du platelage, une lisse intermédiaire à mi-hauteur et une plinthe de 150 mm. Cette protection est obligatoire dès qu'il existe un risque de chute, généralement au-delà de 50 cm de dénivelé ou en bordure de vide.
- Quelle charge d'exploitation prévoir pour une passerelle de maintenance ?
- Selon l'Eurocode 1 (NF EN 1991-1-1), une passerelle de simple circulation de personnel est dimensionnée pour 2,5 kN/m², une plateforme de travail courante pour 3,5 à 4 kN/m², et une zone supportant des charges légères ou du matériel pour 5 kN/m². La valeur retenue figure sur la note de calcul Eurocode 3.
- Caillebotis acier ou tôle larmée : quel platelage choisir ?
- Le caillebotis galvanisé maille 30×30 mm est antidérapant, autonettoyant et évacue l'eau : il s'impose en extérieur, en toiture et en zone humide. La tôle larmée 5/7 mm convient aux ambiances propres, sèches et agroalimentaires où l'étanchéité au sol importe. En milieu corrosif, le caillebotis composite GRP est préférable.
- Une passerelle métallique nécessite-t-elle un marquage CE ?
- Oui. Toute structure porteuse en acier relève du marquage CE selon NF EN 1090-1, avec une déclaration de performance et une classe d'exécution. La majorité des passerelles industrielles sont fabriquées en EXC2. IEF & CO fournit la déclaration de performance et le procès-verbal de réception à intégrer au dossier réglementaire du site.
