Escaliers métalliques sur mesure — conception & fabrication EN 1090
Escaliers droits, quart/demi-tournant, hélicoïdaux et à limon — acier sur mesure, calculs Eurocode 3, fabrication EN 1090 EXC2, conformité ERP en Île-de-France.
L'escalier métallique sur mesure est l'ouvrage de métallerie où la maîtrise calcul-fabrication-pose se joue le plus finement : il combine une structure porteuse soumise à des charges d'exploitation normées, une géométrie de cheminement contrainte par le confort de marche, et des exigences de sécurité d'usage strictes en établissement recevant du public. Un projet peut porter sur quatre grandes typologies d'escaliers acier ; les moyens de fabrication mobilisés doivent être confirmés au dossier. L'escalier droit à une volée est le plus économique et le plus rapide à poser, idéal pour les hauteurs d'étage standard (2,50 à 3,00 m) en mezzanine industrielle ou local technique. L'escalier quart-tournant (palier ou marches balancées à 90°) et l'escalier demi-tournant (retour à 180° autour d'un jour central ou d'un palier intermédiaire) optimisent l'emprise au sol lorsque la trémie est limitée. L'escalier hélicoïdal — dit aussi colimaçon lorsqu'il s'enroule autour d'un fût central — offre l'emprise la plus compacte (Ø 1,20 à 2,20 m) mais reste, en ERP, réservé aux dessertes secondaires car non comptabilisé dans les dégagements normaux. Côté structure porteuse, deux familles coexistent : l'escalier à limons latéraux (deux profilés UPN, PRS ou tôle pliée recevant les marches entre eux ou en applique) et l'escalier à limon central (une crémaillère unique, esthétique épurée mais davantage sollicitée en flexion-torsion). Chaque ouvrage est dimensionné selon l'Eurocode 3 (NF EN 1993, calcul des structures acier) avec les charges d'exploitation de l'Eurocode 1 (NF EN 1991-1-1 : 2,5 kN/m² en habitation, 4,0 kN/m² en ERP circulation, plus charge ponctuelle de 2,0 kN), et les dimensions de marche respectent la NF P01-012 et la relation de Blondel (2h + g compris entre 60 et 64 cm). La fabrication est tracée selon la NF EN 1090 (marquage CE obligatoire des éléments de structure acier, classe d'exécution à déterminer pour l'ouvrage et justificatifs du fabricant à contrôler), garantissant la qualification des modes opératoires de soudage (WPQR, EN ISO 15614-1) et des soudeurs (EN ISO 9606-1). Le résultat : un escalier livré avec sa note de calcul, sa déclaration de performances et sa traçabilité matière, prêt à passer la commission de sécurité.
Pour qualifier précisément la fiche metallerie-structures/escaliers-metalliques, indiquez la marque, le modèle, le numéro de série, l'usage et le point technique observé sur escaliers métalliques sur mesure — conception & fabrication en 1090. Le repère escaliers-metalliques:metallerie-structures doit rester associé aux photos et documents du dossier afin d'éviter de confondre cette famille avec un équipement voisin.
Les 4 typologies d'escaliers métalliques et leur emprise

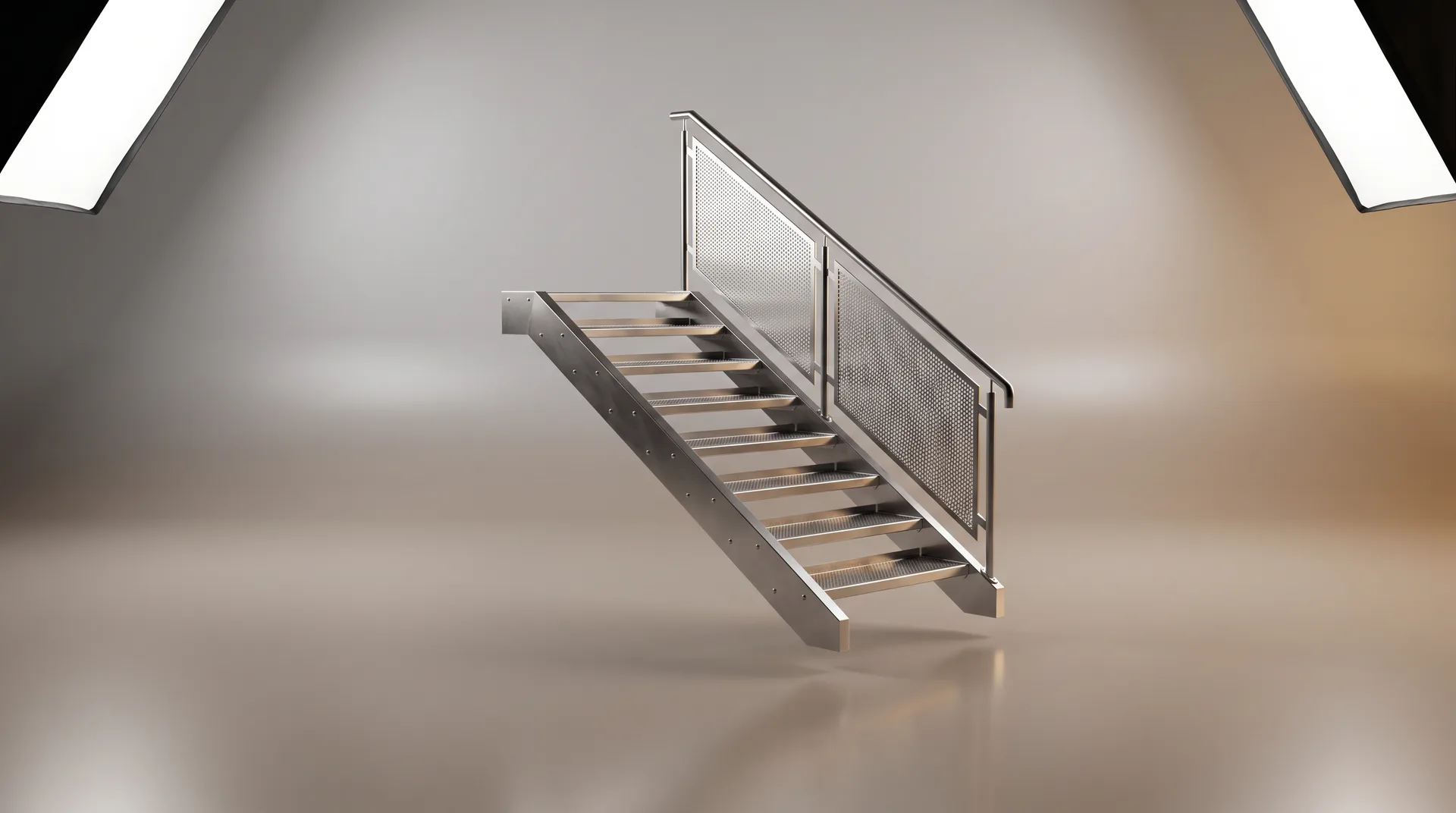

Escalier droit (une volée) : le tracé le plus simple, marches alignées entre deux limons parallèles. Emprise au sol importante (reculement = nombre de girons × giron), mais coût de fabrication et de pose minimal. Recommandé dès qu'on dispose du linéaire — mezzanines industrielles, accès quais, locaux techniques.
Escalier quart-tournant : changement de direction à 90°, soit par un palier de repos (confort maximal, conforme dégagement ERP), soit par marches balancées (rayonnantes) qui gagnent de la place mais réduisent le giron au collet — interdit côté étroit en escalier ERP principal. Idéal en angle de pièce.
Escalier demi-tournant : retour à 180°, avec jour central ou palier intermédiaire. C'est la solution la plus compacte pour franchir une grande hauteur d'étage (R+2 et plus) tout en conservant un palier de repos réglementaire. Très fréquent en cage d'escalier tertiaire.
Escalier hélicoïdal / colimaçon : marches en éventail autour d'un fût central (colimaçon) ou suspendues à un limon hélicoïdal (hélicoïdal vrai). Emprise minimale (Ø 1,20 m suffit pour une desserte privative), mais en ERP il n'est admis qu'en dégagement accessoire — jamais comme escalier de désenfumage ou d'évacuation principal.
Limon latéral vs limon central : choisir la structure porteuse
Le limon latéral (deux flancs porteurs) est la solution la plus robuste : marches fixées entre les limons (à la française) ou en applique sur le dessus. On utilise des UPN, des fers plats épais, des PRS reconstitués soudés ou de la tôle pliée découpée laser en crémaillère. C'est le choix par défaut en charge d'exploitation élevée (ERP, industrie) car la reprise d'effort est répartie sur deux files.
Le limon central (une seule poutre maîtresse sous l'axe des marches) offre une esthétique épurée très recherchée en tertiaire et accueil, avec un dessous d'escalier dégagé. Contrepartie : la poutre travaille en flexion ET en torsion (chaque marche reçoit la charge en porte-à-faux), ce qui impose un profil plus massif (tube rectangulaire mécano-soudé) et un encastrement soigné des marches. Le dimensionnement Eurocode 3 vérifie ici l'état limite de service en flèche et le voilement.
Dans les deux cas, La note de calcul et le plan de contrôle des assemblages doivent être validés avant lancement ; la classe d'exécution et les qualifications de soudage restent à confirmer sur pièces.
Dimensionnement réglementaire : Blondel, NF P01-012 et charges Eurocode
Confort de marche — loi de Blondel : 2 × hauteur de marche (h) + giron (g) doit rester compris entre 60 et 64 cm. En pratique, hauteur 17 cm et giron 28 cm donnent un escalier confortable et conforme. En ERP, la hauteur de marche est limitée à 16-17 cm et le giron minimal à 28 cm pour les escaliers du public.
Garde-corps et chutes — NF P01-012 et NF P01-013 : hauteur de garde-corps minimale 1,00 m (0,80 m si l'épaisseur du garde-corps dépasse 50 cm), espacement des barreaudages ≤ 11 cm (anti-franchissement enfant), et résistance à une poussée horizontale de 0,6 à 3,0 kN/m selon la catégorie de public. Ces valeurs conditionnent le profil des montants et le pas de remplissage.
Charges d'exploitation — Eurocode 1 (NF EN 1991-1-1) : 2,5 kN/m² pour un escalier d'habitation, 4,0 kN/m² pour un escalier de circulation ERP, avec une charge concentrée de 2,0 kN appliquée sur 50 × 50 mm pour vérifier le poinçonnement de la marche. La structure est ensuite justifiée à l'Eurocode 3 (résistance des sections, déversement du limon, flèche ≤ L/300).
Conformité ERP et marquage CE EN 1090
En ERP, l'escalier de l'effectif du public doit respecter les unités de passage (UP) de l'arrêté du 25 juin 1980 : largeur de 0,90 m (1 UP) à 1,40 m (2 UP) et au-delà, avec main courante des deux côtés et nez de marche contrasté visuellement (accessibilité PMR, arrêté du 20 avril 2017). Le nombre et la largeur des escaliers découlent de l'effectif et du nombre de niveaux.
Tout élément de structure en acier mis sur le marché — limons, paliers, marches porteuses — relève de la NF EN 1090-1 : marquage CE obligatoire, classe d'exécution (EXC) déterminée par l'analyse de risque (EXC2 couvre la quasi-totalité des escaliers de bâtiment). Le fabricant retenu doit justifier la classe d'exécution et, lorsque requis, un contrôle de production en usine valide.
L'ouvrage est livré avec sa déclaration des performances (DoP), sa note de calcul Eurocode et le PV de réception soudure — le dossier exact attendu par le bureau de contrôle et la commission de sécurité avant mise en service.
Finitions, traitement anticorrosion et options
Protection acier : galvanisation à chaud (NF EN ISO 1461) pour les escaliers extérieurs ou en ambiance humide, ou système peinture liquide / thermolaquage poudre (catégorie de corrosivité C1 à C5 selon NF EN ISO 12944) pour l'intérieur. Le choix conditionne la durabilité 15-25 ans sans reprise.
Marches : tôle larmée ou caillebotis (industrie, antidérapant et auto-drainant), tôle pleine pour recevoir un revêtement, platelage bois ou marches béton préfabriquées pour le tertiaire haut de gamme. Le caillebotis maille 30×30 ou 34×38 est le standard industriel.
Options fréquentes : nez de marche antidérapant et contrasté (PMR), éclairage LED intégré au limon, garde-corps à remplissage verre feuilleté (NF EN 12600), main courante inox brossé, et platine d'ancrage chimique calculée pour la reprise des efforts au sol.
Contrôles préalables — Escaliers métalliques sur mesure — conception & fabrication EN 1090
Pour escaliers métalliques sur mesure — conception & fabrication en 1090, relevez l'équipement, son emplacement, sa plaque signalétique, son usage, son état et les documents disponibles. Les exigences applicables et la compatibilité des composants doivent être vérifiées sur les sources correspondant au modèle et au projet.
Le périmètre de escaliers métalliques sur mesure — conception & fabrication en 1090 doit préciser les exclusions, les compétences, les justificatifs, les pièces, les délais, les responsabilités et les documents de réception. Aucun de ces éléments n'est établi par cette page générale.
Questions fréquentes
- Quelle hauteur de marche et quel giron pour un escalier métallique conforme ?
- La loi de Blondel impose 2h + g entre 60 et 64 cm. En pratique, une hauteur de marche de 17 cm et un giron de 28 cm sont confortables et conformes. En ERP, la hauteur reste limitée à 16-17 cm et le giron minimal à 28 cm pour les escaliers empruntés par le public.
- Un escalier hélicoïdal est-il autorisé en ERP ?
- Oui, mais uniquement comme dégagement accessoire. Un escalier hélicoïdal ou colimaçon ne peut pas être comptabilisé dans les dégagements normaux d'évacuation d'un ERP : il dessert une circulation secondaire. Les escaliers d'évacuation principaux doivent être droits ou tournants à volées droites avec paliers de repos conformes.
- Faut-il un marquage CE pour un escalier métallique sur mesure ?
- Oui. Tout élément de structure acier mis sur le marché relève de la norme NF EN 1090-1 : marquage CE obligatoire et classe d'exécution EXC. Un escalier de bâtiment courant est fabriqué en EXC2, avec note de calcul Eurocode 3 et déclaration des performances (DoP) fournies au bureau de contrôle.
- Quelle hauteur de garde-corps pour un escalier métallique ?
- La norme NF P01-012 impose un garde-corps d'au moins 1,00 m de hauteur (0,80 m si son épaisseur dépasse 50 cm), avec un barreaudage espacé de 11 cm maximum pour empêcher le franchissement par un enfant. Il doit résister à une poussée horizontale de 0,6 à 3,0 kN/m selon la catégorie de public.
